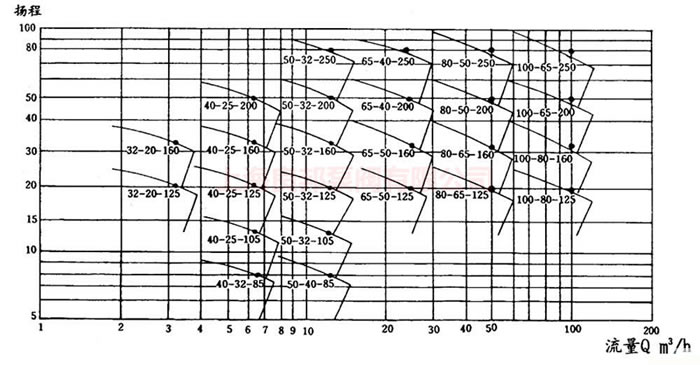

  • 性能曲線圖

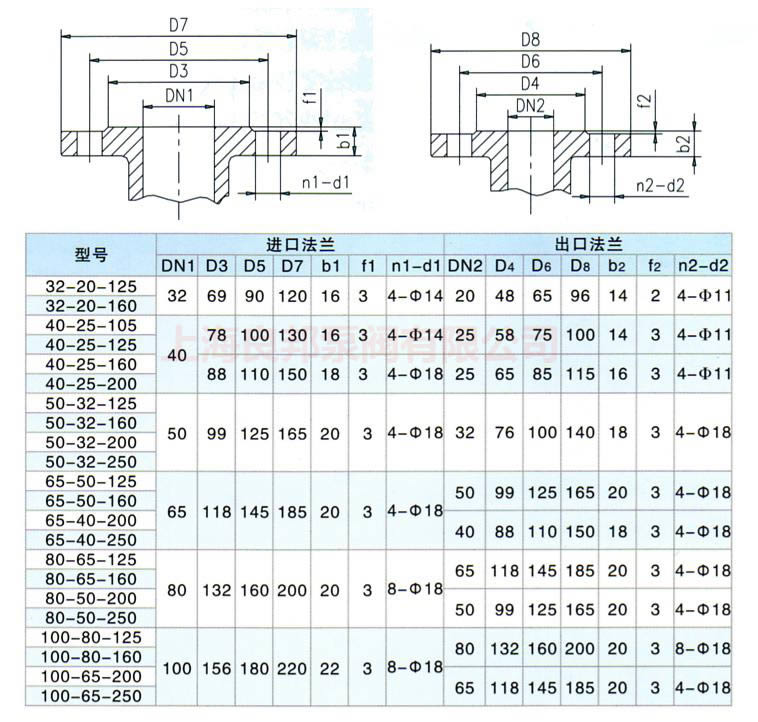

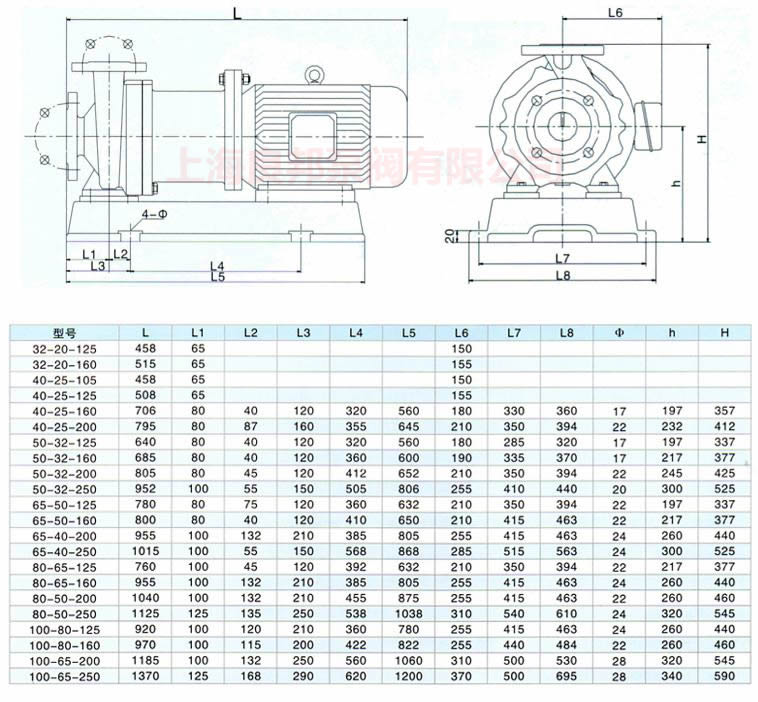

  • 安裝尺寸
  • 注意事項
 水泵公司

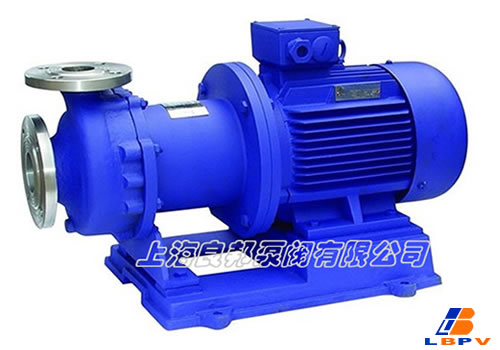

CQB型磁力驅動泵
產品概述


磁力驅動離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是全國聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。


產品用途


CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。


工作條件


適用于輸送最大系統工作壓力1.6MPa，溫度不超過100℃，密度不大于1840kg/m3,粘度不大于30cm2/s的不含硬顆粒和纖維的液體。系統工作壓力若大于1.6MPa，則可進行特殊設計，最高系統工作壓力可達15MPa。


型號意義


例：CQB50-32-160
CQ-磁力驅動離心泵
B-過流部件材質為金屬
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑


性能參數

型 號
CQB
流 量
Q
(m3/h)
揚程 H
(m)
汽蝕余量(MPSH)r
(m)
轉 速
n
(r/min)
軸功率(KW)
效 率(%)
配帶電機功率KW
介質密度g/cm3
＜1
＜1.3
＜1.84
CQB32-20-125
1.9
3.2
3.8
20
20
18.5
5.0
2900
0.49
0.58
0.62
23
30
31
Y801-2YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB32-20-160
1.9
3.2
3.8
34
32
29
3.5
2900
0.84
0.99
1.03
21
28
29
Y802-2YB1.1
Y90S-2YB1.5
Y90L-2YB2.2
CQB40-25-105
3.8
6.3
7.5
13
12.5
11
6.0
2900
0.42
0.55
0.56
32
39
40
Y801-2 YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB40-25-125
3.8
6.3
7.5
22
20
18.5
5.0
2900
0.81
0.98
1.05
28
35
36
Y802-2YB1.1
Y90L-2YB2.2
Y100L-2YB3.0
CQB40-25-160
3.8
6.3
7.5
34
32
29
3.5
2900
1.41
1.72
1.79
25
32
33
Y90L-2YB2.2
Y100L-2YB3.0
Y112M-2YB4.0
CQB40-25-200
3.8
6.3
7.5
52.5
50
48
3.5
2900
3.02
3.43
3.77
18
25
26
Y112M-2YB4.0
Y132S1-2YB1.1
Y132S2-2YB7.5
CQB50-40-85
7.5
12.5
15
9
8
7.5
3.5
3.5
4.0
2900
0.46
0.56
0.61
40
49
50
Y801-2YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB50-32-105
7.5
12.5
15
13
12.5
11
3.5
3.5
4.0
2900
0.76
0.91
0.94
35
47
48
Y802-2YB1.1
Y90S-2YB1.5
Y90L-2YB2.2
CQB50-32-125
7.5
12.5
15
22
20
18.5
3.5
3.5
4.0
2900
1.49
1.62
1.63
30
42
43
Y90L-2YB2.2
Y100L-2YB3.0
Y112M-2YB4.0
CQB50-32-160
7.5
12.5
15
34
32
29
3.5
3.5
4.0
2900
2.48
2.79
2.96
28
39
40
Y100L-2YB3.0
Y112M-2YB4.0
Y132S1-2YB5.5
CQB50-32-200
7.5
12.5
15
52.5
50
48
3.5
3.5
4.0
2900
5.10
5.49
6.13
21
31
32
Y132S2-2YB7.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB50-32-250
7.5
12.5
15
82
80
78.5
3.5
3.5
4.0
2900
9.57
10.89
13.32
17.5
25
26
Y160M2-2YB15
Y160L-2YB18.5
Y180M-2YB22
CQB65-50-125
15
25
30
22
20
18.5
3.5
3.5
4.0
2900
2.25
2.67
2.91
40
51
52
Y100L-2YB3.0
Y112M-2YB4.0
Y132S1-2YB5.5
CQB65-50-160
15
25
30
34
32
29.5
3.5
3.5
4.0
2900
4.34
5.07
5.48
32
43
44
Y132S1-2YB5.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB65-40-200
15
25
30
53
50
47
3.5
3.5
4.0
2900
8.66
9.20
10.1
25
37
38
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB65-40-250
15
25
30
82
80
78.5
3.5
3.5
4.0
2900
13.4
14.72
16.88
25
37
38
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB80-65-125
30
50
60
22.5
20
18
4.0
4.0
4.5
2900
4.48
5.24
5.55
41
52
53
Y132S1-2YB5.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB80-65-160
30
50
60
34
32
29
4.0
4.0
4.5
2900
7.72
9.08
9.67
36
48
49
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB80-50-200
30
50
60
53
50
47
4.0
4.0
4.5
2900
12.03
14.80
16.34
36
46
47
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB80-50-250
30
50
60
84
80
75
4.0
4.0
4.5
2900
19.06
23.68
26.07
36
46
47
Y200L1-2YB30
Y200L2-2YB37
Y225M-2YB45
CQB100-80-125
60
100
120
23
20
16.5
4.0
4.0
4.5
2900
8.35
9.73
9.46
45
56
57
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB100-80-160
60
100
120
35
32
28
4.0
4.0
4.5
2900
12.43
15.85
16.34
46
55
56
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB100-65-200
60
100
120
54
50
47
4.0
4.0
4.5
2900
21.01
25.69
28.44
42
53
56
Y200L1-2YB30
Y200L2-2YB37
Y225M-2YB45
CQB100-65-250
60
100
120
86
80
74.5
4.0
4.0
4.5
2900
37.98
45.39
49.69
37
48
49
Y225M-2YB45
Y250M-2YB55
Y280S-2YB75

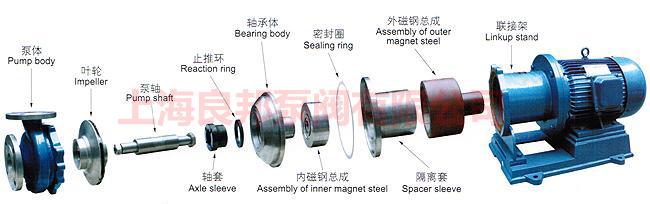

結構爆炸圖

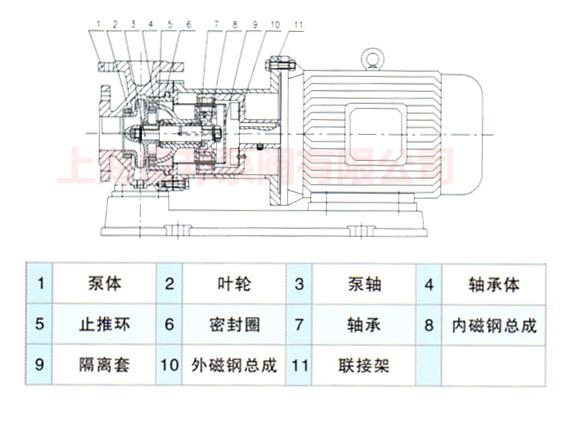

結構圖





安裝和調試

（一）上海良邦磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵軸心線時，起動前打?吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配爸底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機苣動后，緩慢打?排出閥，待泵進入正常工作狀態后，再將排出閥調到所需?度。
 (六)泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項

（一）因上海良邦磁力泵軸承的冷卻和通滑是靠被轍送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
（三）泵在使用中環境?度應小于40℃，電機?升不得超過75℃。
（四）被輸送的介質及其?度應在泵材允許范圍?(洋見附表卜工程塑料泵的使用?度〈60℃，金屬泵的使用?度〈100℃，轍送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，密度不大于1600Kg/m?，粘度不大于30x10-6?/S的不含硬顆粒和纖維的液體。
（五）對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排?泵?積液。
（六）磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障與排除方法

故障形式

產 生原因

排除方法

泵不出水

1.水泵反轉

2.進水管道漏氣

3.泵腔蓄水不足

4.電壓太高，苣動時聯軸器打滑

5.吸程太高

6.閥門沒有打?

1.改變電譏接線

2.社絕漏氣

3.增加蓄水?

4.調正電壓

5.降低泵安裝位置

6.校正或更?閥門

流量不足

1.吸入管徑太小或淤塞

2.葉輪流道阻塞

3.揚程過高

4.轉速不夠

1.調換或清洗?水官

2.清洗葉輪

3.?大出水閥

4.恢復額定轉速

揚程過低

1.流量過大

2.轉速太低

1.關小出水閥

2.恢復額定轉速

噪音太大

1.軸嚴重磨損

2.軸承嚴重磨損

3.外磁鋼或?磁鋼與隔離套接觸

4.密封環與葉輪研磨

1.更換泵軸

2.更換軸承

3.拆除泵頭重新組裝

4.更換止推環、密封環

漏 液

?型密封圈損壞

更換?型密封圈
